Полимеризация акрилата и метакрилата: в температурном диапазоне 130-175 ℃,

Он может использоваться в качестве инициатора для полимеризации раствора или сополимеризации акрилата и метакрилата, особенно в производстве покрытий. Он также может использоваться в качестве инициатора для массовой и суспензионной полимеризации или сополимеризации акрилата и метакрилата.

BPO75 представляет собой инициатор (порошковый состав с 75% бензоил-пероксида и 25% воды), используемый для отверждения ненасыщенного полиэстера, винил-эстера и акриловых термоустойчивых смол при температуре окружающей среды или слегка повышенной. Он часто используется в сочетании с ускорителями третьих аминов в условиях окружающей среды. Типичные виды применения включают литый полимер, панели, химические якори и шахтные болты и RTM.

В температурном диапазоне 100-170°С ТБПБ может использоваться в качестве инициатора для полимеризации раствора или сополимеризации акрилата и метакрилата, особенно для производства покрытий. TBPB также может использоваться в качестве инициатора для массовой и суспензионной полимеризации или сополимеризации акрилата и метакрилата.

LPO является широко используемым инициатором для суспензии и массовой полимеризации винилхлорида между 60°C и 80°C. Во многих случаях ЛПО сочетается с более активным инициатором, таким как пероксидикарбонат, для повышения эффективности реактора. LPO используется в качестве инициатора для полимеризации этилена под высоким давлением, но из-за его плохой растворимости в большинстве алифатических веществ во многих случаях он заменяется другими пероксидами, такими как пероксид Di(3,5,5-триметилгексанойл) (TMHP). Преимуществом ЛПО является возможность хранения при температуре окружающей среды. LPO также используется в качестве инициатора для полимеризации метилметакрилата при 60-90°C. LPO часто применяется в качестве замены 2,2'-Азобис(изобутиронитрил) (AIBN).

BIPB является двухфункциональным пероксидом, который используется для перекрестки натурального каучука и синтетического каучука, а также полиолефинов. Резиновые соединения, содержащие BIPB, обладают отличной безопасностью от огня, и при определенных условиях одноэтапное смешивание возможно. Безопасная температура обработки: 135°C (реометр ts2 > 20 мин.). Типичная температура перекрестки: 175°C (реометр t90 около 12 мин.).

TBPEH является эффективным инициатором для производства полиэтилена низкой плотности (LDPE). Используется как для трубопроводных, так и для автоклавных процессов. В большинстве случаев комбинация с другими пероксидами используется для обеспечения широкого диапазона реактивности. В процессах полимеризации суспензии ТБПЭГ может использоваться для полимеризации стирола при температуре приблизительно 90°С. ТБПЭГ обладает активностью, сопоставимой с дибензойловым пероксидом (BPO75). Как правило, TBPEH используется в сочетании с инициаторами, такими как третий-бутилпероксибензоат (TBPB) и третий-бутилперокси2 этилгексилкарбонат (TBEC).

MEKP представляет собой состав пероксида метил-этил-кетона для отверждения ненасыщенных полиэстеровых смол в присутствии кобальтового ускорителя при комнатных и повышенных температурах. MEKP подходит для отверждения как тонких, так и толстых секций в одном конкретном продукте.

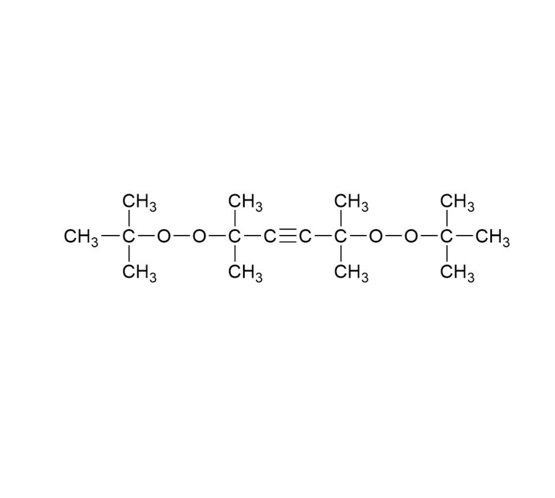

BPDY является двухфункциональным пероксидом, который используется для перекрестки натурального каучука и синтетического каучука, а также полиолефинов. Безопасная температура обработки: 145°C (реометр ts2 > 20 мин.). Типичная температура перекрестки: 185°C (реометр t90 около 12 мин.)

Для производства полимеров и поли(мет)акрилов: CHP может использоваться для различных реакций полимеризации. Его можно использовать в эмульсиях, растворах и массовых полимеризациях. В эмульсионных процессах СХП может быть активирован органическими или водорастворимыми редукторами или металлическими соединениями для достижения полимеризации при комнатной температуре или ниже. При отсутствии ускорителей можно получить эффективную полимеризацию в

температурный диапазон 50-200°C. Например, стирол и метакрилат метила могут быть полимеризированы в массовом объеме в температурном диапазоне 60-100°C с использованием ТЭП. CHP также может использоваться для эмульсионной полимеризации различных виниловых мономеров. В этом случае ТЭС может использоваться в сочетании с редукторами для достижения

воспроизводимые результаты при низких температурах. Для термосета: ТЭП может использоваться в качестве инициатора для вытверждения при комнатной температуре стимулированных ненасыщенных полиэстеровых и винилэфировых смол, а также для вытверждения при повышенной температуре не стимулированных смол.
